عملکرد اصلی ایستگاه اتصال و تفاوت‌های تراشه

عملکرد اصلی و تفاوت‌های عملکردی ایستگاه‌های اتصال به شدت به معماری چیپست آن‌ها بستگی دارد

با توجه به معماری فنی و موقعیت‌یابی عملکردی، چیپست‌های ایستگاه اتصال را می‌توان به انواع اصلی زیر دسته‌بندی کرد:

I. تراشه‌های کنترل اصلی

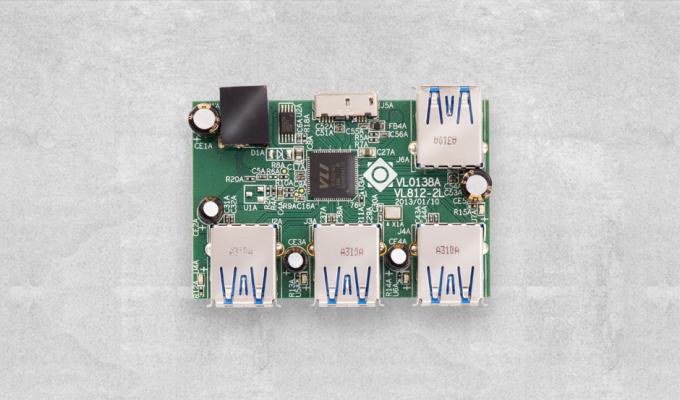

کنترلرهای هاب USB

• عملکرد: مدیریت گسترش چند پورت و زمان‌بندی انتقال داده‌ها، مانند USB-A، Type-C، کارت‌خوان و غیره.

• مدل‌های نماینده:

تراشه‌های تبدیل پروتکل

برای خروجی ویدئو:

• تراشه DP به HDMI (به عنوان مثال، سری Parade): سیگنال DisplayPort را به خروجی HDMI تبدیل می‌کند و از وضوح تا 4K پشتیبانی می‌کند.

• کنترلر حالت جایگزین USB-C (به عنوان مثال، تراشه‌های Realtek): قابلیت خروجی ویدئو را از طریق رابط‌های USB-C فعال می‌کند.

برای انتقال داده با سرعت بالا:

• تراشه‌های پروتکل Thunderbolt (دارای گواهی Intel): از پروتکل‌های Thunderbolt 3/4 یا USB4 پشتیبانی می‌کنند و پهنای باندی تا 40 گیگابیت بر ثانیه ارائه می‌دهند که برای داک‌های GPU خارجی یا ذخیره‌سازی با سرعت بالا ایده‌آل است.

II. تراشه‌های مدیریت برق

تراشه‌های توزیع برق

• مدیریت تحویل برق در چندین دستگاه؛ داک‌هایی که از شارژ سریع PD پشتیبانی می‌کنند، به تراشه‌های اختصاصی برای تخصیص بیش از 60 وات برق نیاز دارند.

• برخی از مدل‌های رده بالا، ICهای باک (به عنوان مثال، از M3TEK، Silergy) را ادغام می‌کنند تا از خروجی برق پایدار و محافظت در برابر جریان اضافی اطمینان حاصل کنند.

تراشه‌های حفاظت

• ICهای حفاظت از جریان اضافی: از اتصال کوتاه دستگاه‌های جانبی و آسیب رساندن به مادربرد جلوگیری می‌کنند (به عنوان مثال، راه‌حل‌های Silergy).

• آرایه‌های TVS (سرکوب ولتاژ گذرا): از دستگاه‌ها در برابر تخلیه الکترواستاتیک در هنگام رویدادهای اتصال/قطع محافظت می‌کنند.

III. تراشه‌های عملکردی تخصصی

تراشه‌های تقویت‌کننده سیگنال Oculink

• در ایستگاه‌های اتصال GPU استفاده می‌شود، داده‌های گرافیکی را از طریق کانال‌های PCIe 4.0 × 4 (64GT/s) منتقل می‌کند و از دست دادن سیگنال را کاهش می‌دهد.

تراشه‌های کنترلر شبکه

• گسترش پورت اترنت گیگابیتی به کنترلرهای اختصاصی نیاز دارد که معمولاً در داک‌های Thunderbolt یا داک‌های رومیزی ادغام می‌شوند.

IV. مسائل رایج با راه‌حل‌های ارزان‌قیمت

تراشه‌های کم‌توان

• برخی از داک‌های ارزان‌قیمت ادعا می‌کنند USB 3.1 (10 گیگابیت بر ثانیه) را دارند، اما فقط از 5 گیگابیت بر ثانیه پشتیبانی می‌کنند که به دلیل کنترلرهای نامناسب، سرعت انتقال را نصف می‌کند.

مسائل حرارتی

• داک‌های مینی بدون اتلاف حرارت مناسب می‌توانند بیش از حد گرم شوند (50 درجه سانتی‌گراد)، که باعث فعال شدن حفاظت حرارتی در دستگاه‌های متصل می‌شود.

مشکلات سازگاری

• تراشه‌های Thunderbolt غیرمجاز ممکن است در سیستم‌های AMD یا در پلتفرم‌ها (به عنوان مثال، Mac/Windows) با شکست مواجه شوند و باعث ایجاد مشکلات عملکردی شوند.

شارژ یا انتقال داده کند؟ هاب شما ممکن است مشکل داشته باشد.

توصیه‌های خرید

• نیازهای اساسی: مدل‌هایی را با کنترلرهای قابل اعتماد، مانند VL820، انتخاب کنید تا از عملکرد USB با سرعت کامل اطمینان حاصل کنید.

• سناریوهای با عملکرد بالا:

• ایمنی و حفاظت: برای جلوگیری از آسیب به دستگاه‌های متصل، حفاظت از جریان اضافی و آرایه‌های TVS را بررسی کنید.https://www.subosen.com/sale-53395331-mac-os-compatible-usb-c-adapter-converter-with-up-to-4k-30hz-hdmi-output.html

نکته: طراحی چیپست مستقیماً بر پایداری و طول عمر تأثیر می‌گذارد. برندهایی را که مدل کنترلر خود را به وضوح بیان می‌کنند (به عنوان مثال، Orico با VL820، Xiaomi با استفاده از ترکیب Realtek + Parade) در اولویت قرار دهید.
